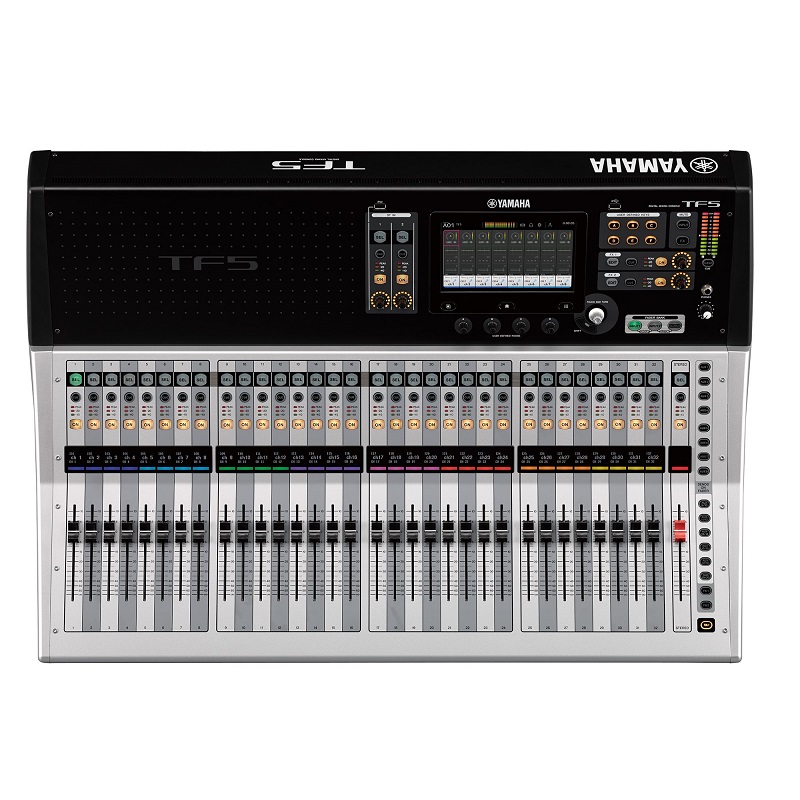

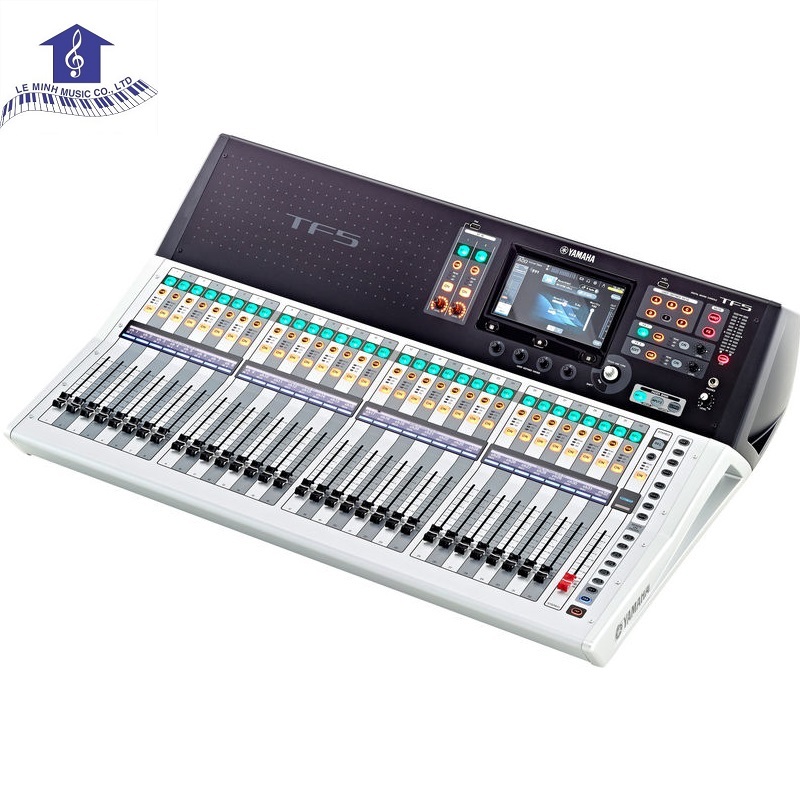

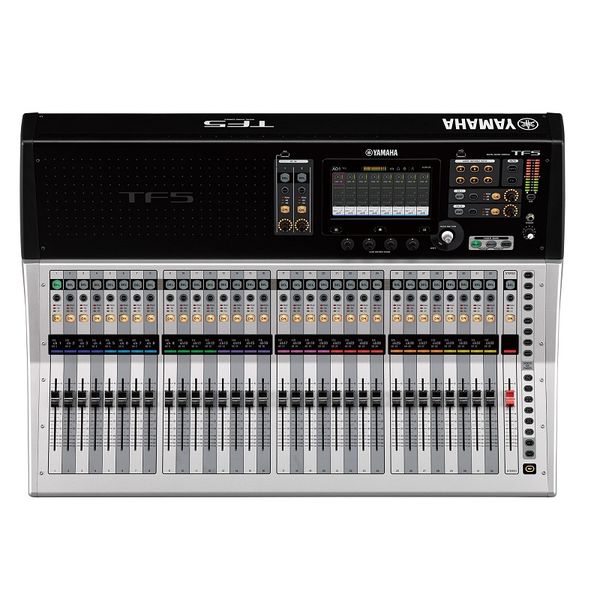

Số lượng lớn các fader và input khiến mixer mạnh mẽ này lý tưởng cho những ứng dụng âm thanh lớn.
Những mixer digital của Yamaha luôn luôn được thiết kế với những ý kiến đóng góp từ những kỹ sư hàng đầu thế giới để đảm bảo đạt được một cơ chế vận hành hiệu quả nhất. Những giao diện Selected Channel và Centralogic là bằng chứng cho sự thành công của cách tiếp cận đó. Những mixer dòng TF kết hợp những đóng góp đó và công nghệ màn hình cảm ứng để đưa ra một trải nghiệm cải tiến trong việc vận hành mixer. Cơ chế vận hành và thiết lập nhịp nhàng, những preset và scene thiết thực, thiết kế tao nhã, và những ứng dụng software đã hoà hợp với nhau trong toàn bộ hệ thống. Những yếu tố này tạo nên cơ chế vận hành TouchFlow, một khái niệm mới trong giao diện mixer cho hàng loạt người sử dụng và nhiều ứng dụng khác nhau.
Phân tích cẩn thận các quy trình công việc được ưa thích bởi một số lượng lớn các kỹ sư đã mang đến một bố trí bảng điều khiển hiệu quả cao. Thay vì chỉ đơn giản là cung cấp một danh sách dài các tính năng nâng cao, bảng điều khiển TF thể hiện các tính năng có ý nghĩa theo cách hợp lý và dễ tiếp cận nhất thông qua một thiết kế tổng thể giúp tối đa hóa khả năng hiển thị và khả năng hoạt động.
Hai INPUT banks và một bộ nhớ OUTPUT bank được cung cấp và GROUP bank có thể được chọn bằng cách nhấn đồng thời cả hai nút bank INPUT. Bank GROUP cho phép kiểm soát mức độ của nhiều kênh từ một fader DCA duy nhất. Ngoài ra, còn có một bank fader tùy chỉnh nơi bạn có thể chỉ định bất kỳ nhóm đầu vào, đầu ra và nhóm DCA nào cho bất kỳ fader nào.
Khi bank fader GROUP được chọn, tất cả các fader khác với DCA từ 1 đến 8 đều hoạt động như các fader cuộn ra. Chọn một trong các nhóm DCA ngay lập tức, ra mắt các kênh đầu vào thuộc nhóm đó cho các fader cuộn ra. Chức năng hữu ích này giúp dễ dàng điều chỉnh mức độ và các tham số khác của các kênh riêng lẻ trong khi sử dụng tám bộ tạo bóng DCA để trộn tổng thể.
Một bảng hiển thị nằm phía trên mỗi fader kênh hiển thị tên kênh hoặc ID được gán, tên cổng và cài đặt fader hiện tại. Tình trạng năng lượng cũng như hoạt động cổng và comp cũng có thể được hiển thị. Một thanh màu hiển thị màu kênh được chỉ định làm cho điều hướng trực quan trở nên dễ dàng và ngăn ngừa sự nhầm lẫn khi các bank fader bị thay đổi hoặc gọi lại thiết lập.

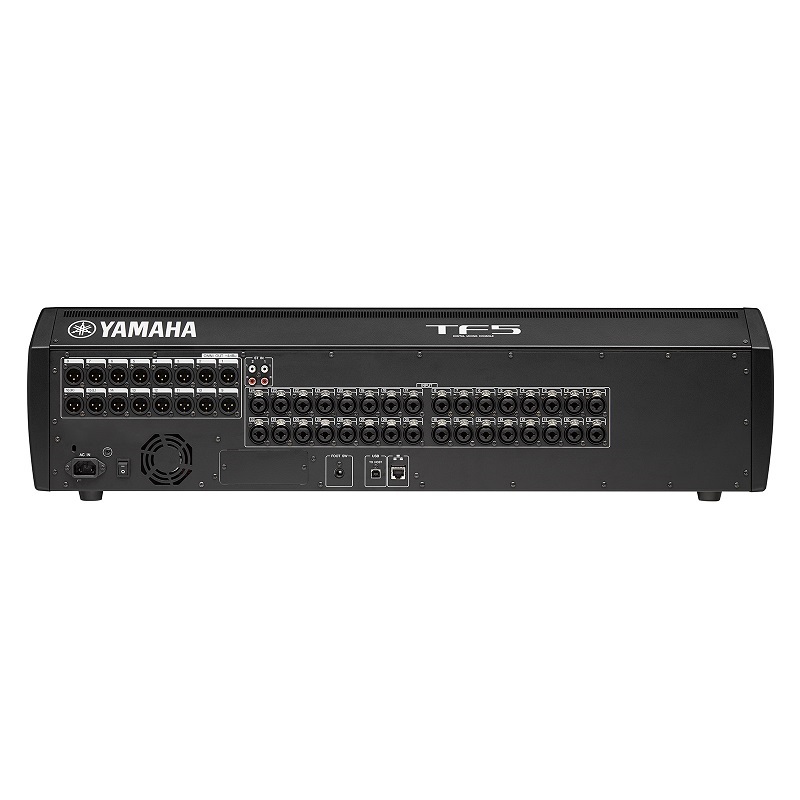

TF5 có 33 fader với động cơ, TF3 có 25 và TF1 có 17. Tất cả các ngõ vào bảng điều khiển phía sau đều có các fader riêng lẻ để có thể xác minh trạng thái của chúng trong nháy mắt và chúng có thể được truy xuất trực tiếp và kiểm soát ngay lập tức.
Các nút SENDS ON FADER ngay lập tức đưa các mức bus AUX hoặc FX được chỉ định lên trên các fader để dễ dàng kiểm tra và điều chỉnh. Khi nút SENDS ON FADER được kích hoạt, fader MASTER đóng vai trò là chủ của bus tương ứng, do đó, các mức AUX có thể được kiểm tra và kiểm soát mà không phải chuyển đổi các bank fader.
Phần trên của bảng điều khiển được thiết kế để tăng gấp đôi như một phần còn lại cho iPad, thiết lập danh sách, điểm số, ghi chú và / hoặc các mục nhỏ khác. Bảng điều khiển bao gồm ba phần góc cung cấp cho người vận hành khả năng hiển thị và truy cập tối đa.
Phần USER DEFINED KNOBS : Chẳng hạn, các tham số được sử dụng thường xuyên như ngưỡng nén và mức tăng EQ, có thể được chỉ định để truy cập trực tiếp, ngay lập tức khi cần.
Phiên USER DEFINED KEYS: Chỉ định cài đặt trện bộ trộn mà bạn sử dụng thường xuyên cho sáu nút này để truy cập tức thì, chẳng hạn như gọi lại một chạm trực tiếp hoặc các thiết lập được chỉ định.
Phiên MUTE: Đa ngõ vào hoặc hiệu ứng có thể tắt bằng một thao tác
Phiên FX: Một thiết lập chuyên dụng dễ dàng chuyển đổi ON/OFF, chuyển đổi giám sát cue ON/OFF, điểu chỉnh mức độ, và effect.
Phiên ST IN: Ngoài việc chấp nhận phát lại từ iPad or iPhone hoặc ghi/phát lại với thiết bị USB, bạn có thể điều khiển chạm ngón tay phát lại BGM và tập tin âm thanh khác. Khi sử dụng thiết bị lưu trữ USB cho ghi, dùng ổ cứng hoặc thiết bị với tốc độ cao. (Bộ nhớ USB là không đảm bảo cho chức năng này.)
Model | TF5 | |
Fader Configuration |
32 + 1 (Master) |
|
Mixing Capacity |
Input Channels |
48 (40 mono + 2 stereo + 2 return) |
Aux Buses |
20 (8 mono + 6 stereo) |
|
Stereo Buses |
1 |
|
Sub Buses |
1 |
|
Input channel functions |
8 DCA Groups |
|
I/O |
Inputs |
32 mic/line (XLR/TRS combo) + 2 stereo line (RCA pin) |
Outputs |
16 (XLR) |
|
Expansion slots |
1 |
|
On-board processors |
DSP |
8 Effects + 10 GEQ |
Sampling frequency rate |
Internal |
48 kHz |
Tổng độ méo sóng hài |
Less than 0.05% 20 Hz–20 kHz @+4 dBu into 600 Ω , INPUT to OMNI OUT, Input Gain=Min. (Measured with a –18 dB/octave filter@80 kHz) |
|
Đáp tuyến tần số |
+0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT |
|
Mức nhiễu & Ồn |
Nhiễu đầu vào tương đương |
–128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) |
Nhiễu đầu ra thặng dư |
–85 dBu, ST master off (Measured with an A-Weight filter) |
|
Crosstalk |
–100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. |
|
Nguồn điện yêu cầu |
100–240 V 50/60 Hz |
|
Năng lượng tiêu thụ |
120 W |
|
Kích thước |
W |
866 mm (34.1in) |
H |
225 mm (8.9in) |
|
D |
599 mm (23.6in) |
|
Trọng lượng |
20.0 kg (44.1lb) |
|
Phụ kiện |
Quick Guide, Power Cord, Nuendo Live |
|
Tùy chọn |
Expansion Card, Foot Switch (FC5) |
|
Khác |
Operating temperature range: 0–40 °C, Storage temperature range: -20–60 °C |
|
Signal delay |
Less than 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz |
|
General specifications |
100 mm motorized, Resolution = 10-bit, +10 dB to –138 dB, –∞ dB all faders |
|
Dynamic range |
110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. |
